Explication des images sonar à balayage latéral (Side Imaging) pour débutants

Comment fonctionne le imagerie latérale (Side Imaging) version simple

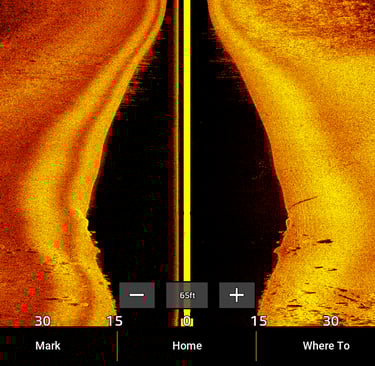

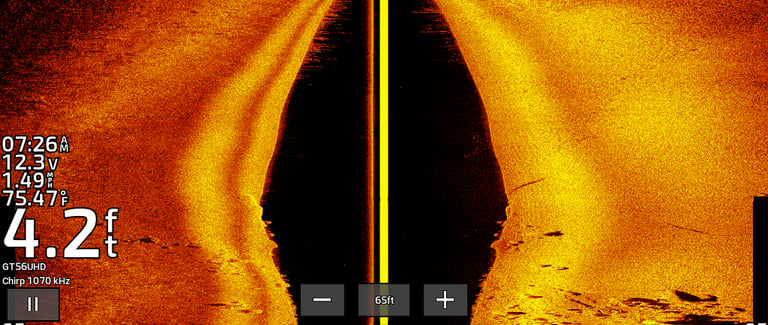

Le transducteur envoie des signaux sonar de chaque côté du bateau. L’écran affiche :

• Côté gauche de l’écran = côté gauche du bateau

• Côté droit de l’écran = côté droit du bateau

• Ligne centrale = directement sous le bateau

L’image défile de haut en bas à mesure que le bateau avance.

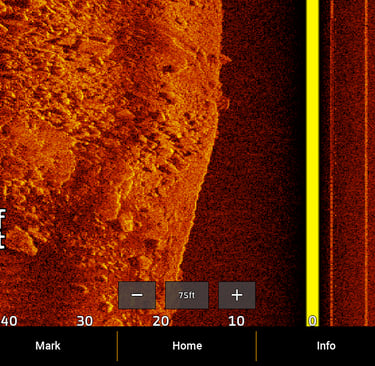

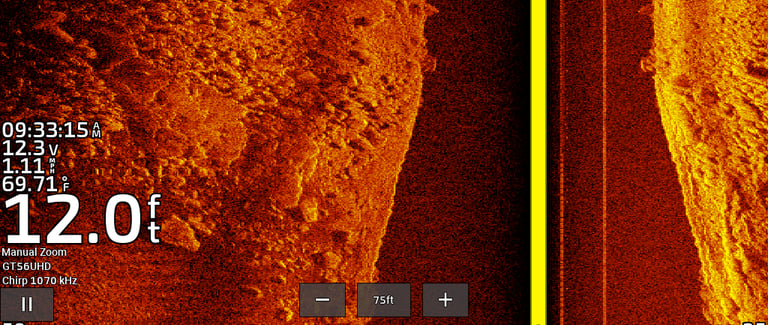

Comprendre la distance en imagerie latérale
La distance est représentée horizontalement.

• Les objets proches du bateau apparaissent près du centre

• Les objets plus éloignés apparaissent vers les côtés

• Les repères de distance indiquent à quelle distance les objets se trouvent du bateau

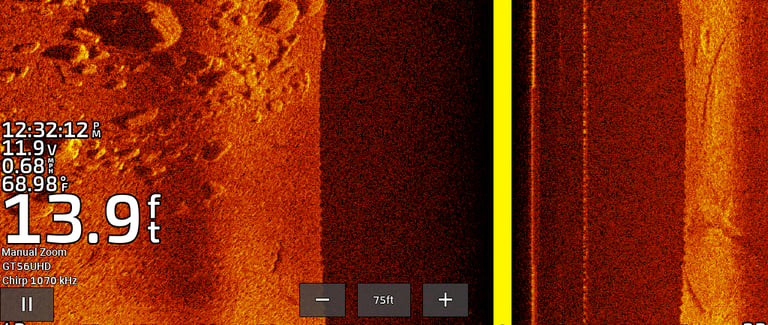

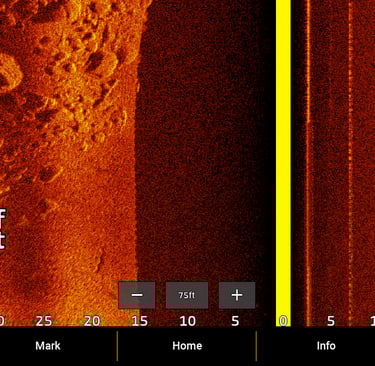

Explication des ombres sonar
Les ombres sont l’un des éléments les plus importants en imagerie latérale.

• Une ombre est une zone sombre derrière un objet

• Les ombres se forment parce que le signal sonar est bloqué

• Ombres plus longues = objets plus hauts

Reconnaître les formes des objets
L'imagerie latérale montre la forme, pas la profondeur.
Formes courantes :

• Poissons = petits points brillants avec une ombre

• Roches = formes brillantes et solides avec de courtes ombres

• Troncs / arbres = formes allongées avec de longues ombres

• Herbiers = zones brillantes floues ou irrégulières

Les objets apparaissent plus brillants lorsqu’ils réfléchissent davantage le signal sonar.

Pourquoi la vitesse du bateau est importante
Si le bateau se déplace :

• Trop vite = l’image est étirée

• Trop lentement = l’image est compressée

Une vitesse constante donne les images latérales les plus claires.

Conseil final pour les débutants
Regardez toujours à la fois l’objet et son ombre. Apprendre à lire les ombres est la façon la plus rapide de comprendre le sonar à balayage latéral.
Avec de la pratique, l'imagerie latérale devient l’un des outils les plus puissants pour repérer les poissons et les structures.
